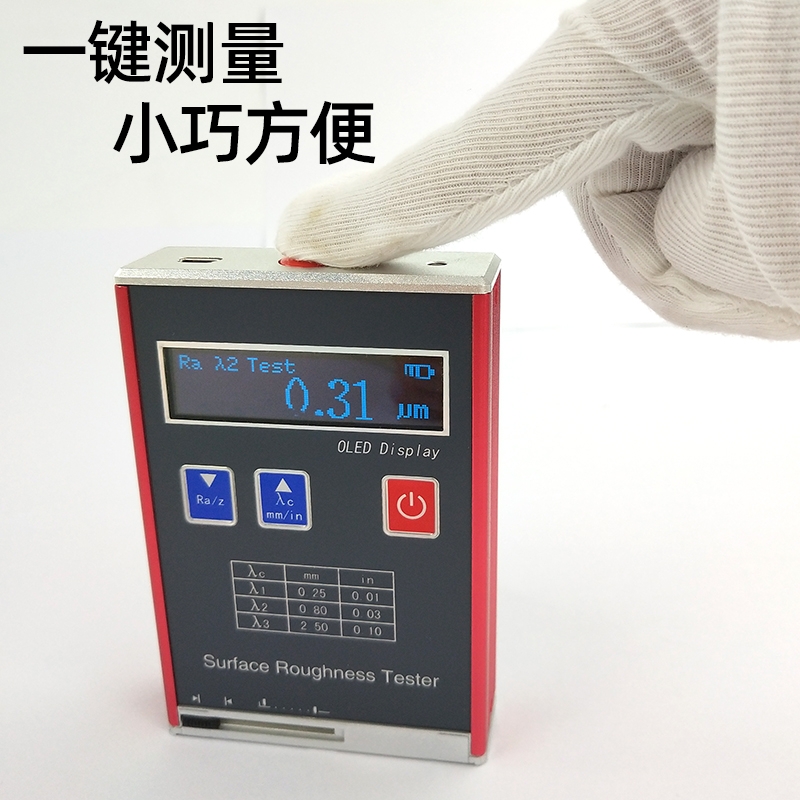

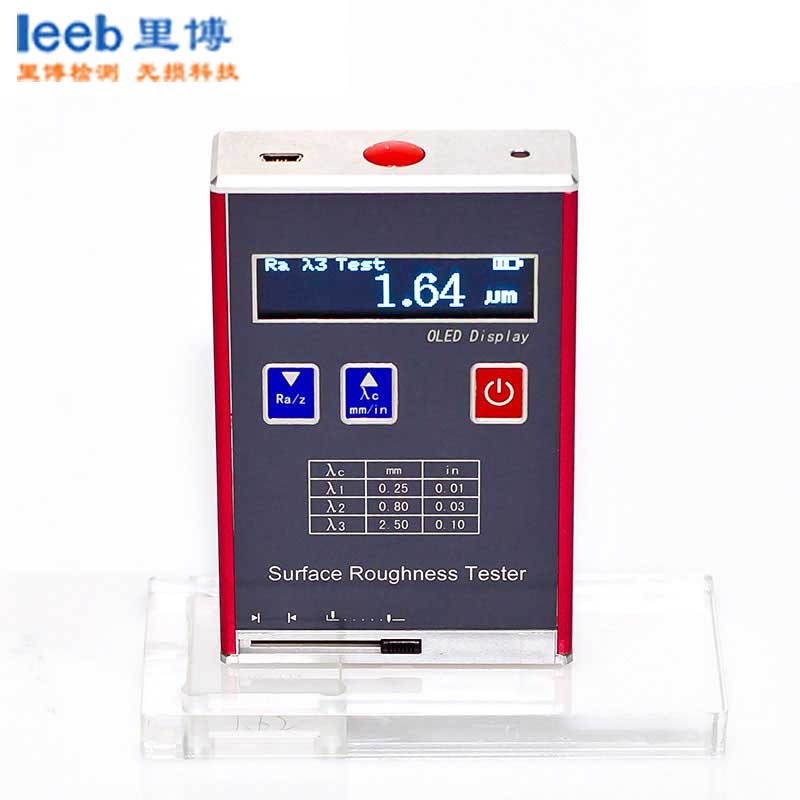

產品概述

袖珍表面粗糙度儀是于測量被加工零件表面粗糙度的新型智能化儀器。集當今微處理器技術和傳感技術于一體，以的微處理器和高度集成化的電路設計，構成適應當今儀器發展趨勢的小型的體系結構，可以完成粗糙度參數的采集、處理和顯示工作。適用于加工業、制造業、檢測、商檢等部門，適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。本儀器給出的參數符合GB/T 3505-2000《產品幾何技術規范、表面結構、輪廓法、表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范（GPS）表面結構輪廓法接觸（觸針）式儀器的標稱特性》。適用于加工業、制造業、檢測、商檢等部門，適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。不僅可以測量外圓、平面、錐面，還可測長寬大于80×30mm的溝槽。

主要功能

● 全鋁合金外殼；

● 示值穩定；

● 抗高溫、抗潮濕；

● 具有示值校準功能

適用材料

適用于加工業、制造業、檢測、商檢等部門，主要適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。

基本原理

當傳感器在驅動機構的驅動下沿被測表面作勻速直線運動時，其內部垂直于工作表面的觸針隨工作表面的微觀不平輪廓產生垂直方向的位移，再通過傳感器將位移變化量轉換成電量的變化，將該電信號進行放大，濾波，經A/D轉換為數字信號，再經DSP處理，計算出Ra、Rz、Rq、Rt值并顯示。

技術參數

名稱	TR100	TR110
測量參數	Ra、Rz	Ra、Rz 、Rq、Rt
測量范圍	Ra:0.05-10.0μm；  Rz:0.1-50μm
取樣長度	0.25mm、0.8mm、2.5mm；
評定長度	1.25mm、4mm、5mm
掃描長度	6mm
示值誤差	≤±10％
示值變動性	＜12％
傳感器類型	壓電晶體

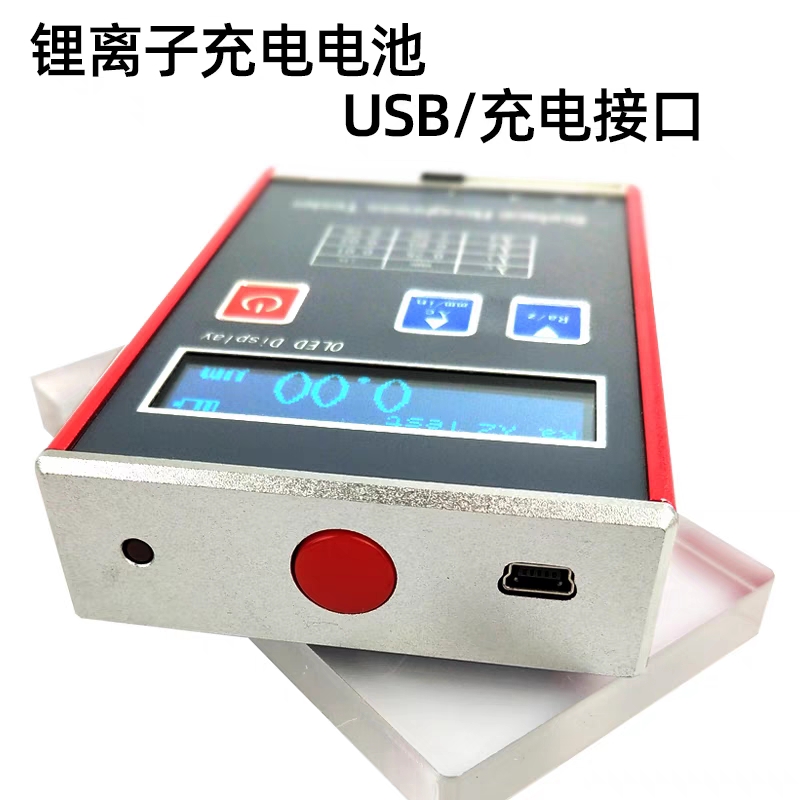

電源	3.7V鋰離子電池
工作溫度	0oC- 40oC
重量	200g
外形尺寸	106×70×24mm

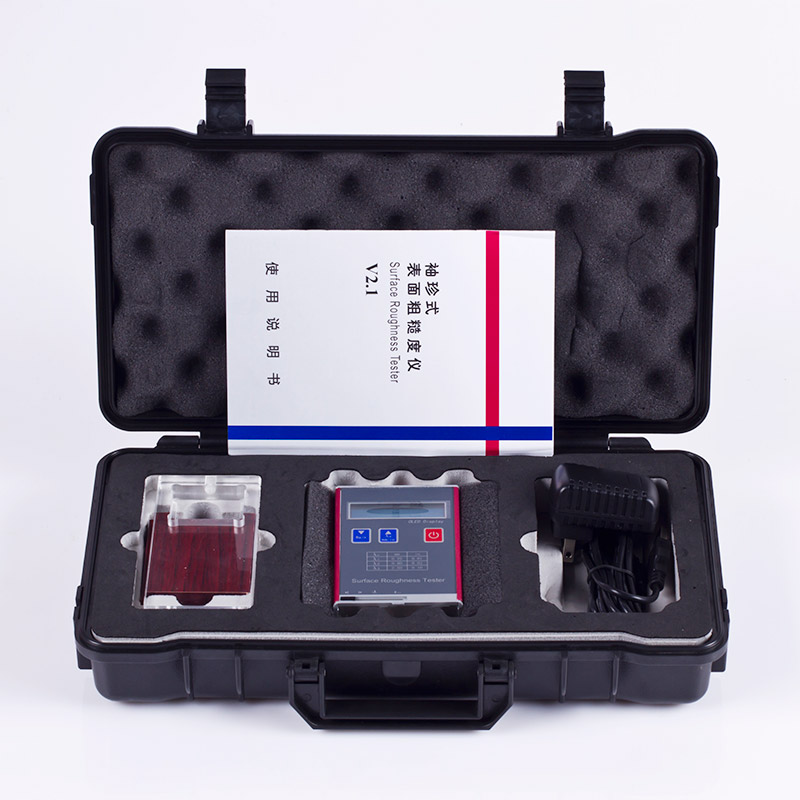

標準配置
